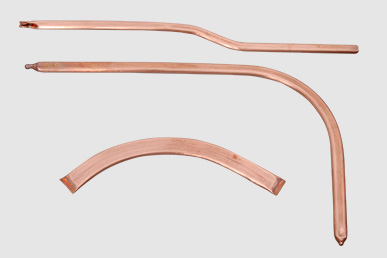

液体の潜熱を利用したユニークな熱伝導体として、各種サイズ、性能のヒートパイプを多数提供しております。電子・電力機器などの半導体冷却や、産業機器などの加熱・均熱・熱交換に多く使用されています。

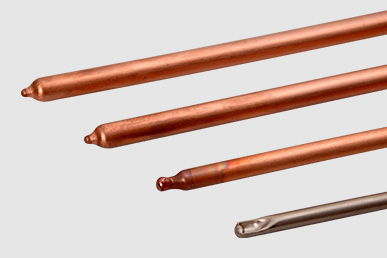

ヒートパイプは、銅パイプに作動液として水を使用し、両端部はTIG溶接によって完全密封しているため、安全で信頼性の極めて高い熱伝導体です。

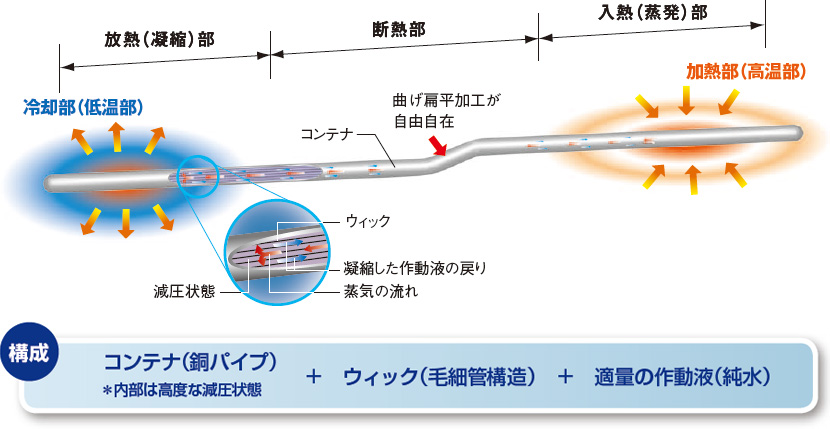

ヒートパイプの基本構造と作動原理
ヒートパイプとは、密閉容器内に少量の液体（作動液）を真空密封し、内壁に毛細管構造（ウイック）を備えたものです。
ヒートパイプの一部が加熱されると
- 加熱部で作動液が蒸発（蒸発潜熱の吸収）
- 低温部に蒸気が高速（音速）で移動
- 蒸気が低温部で凝縮（蒸発潜熱の放出）
- 凝縮した作動液がウィックの毛細管現象で加熱部に還流
以上の相変化が外力なしに連続的に繰り返されることによって、瞬時に熱が移動します。
ヒートパイプの特長
- 応答性の速さ
- 優れた熱伝導率
- ばらつきのない均熱性
- 軽量
- 高信頼性
- メンテナンスフリー
- 変化しやすい熱流束

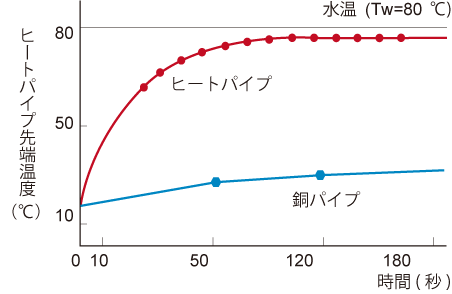

ヒートパイプの熱応答性比較

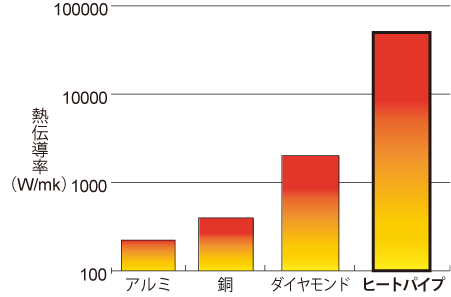

ヒートパイプの熱伝導率比較
各種ヒートパイプの特性一覧
| 内部構造 | 断面図 | パイプ径 (mm) | 長さ |
最大熱輸送量 |
偏平厚さ（薄さ） |
トップヒート作動性 |
|---|---|---|---|---|---|---|
| グルーブ |
|
ミリサイズ 3／4／5／6／8／10 |
100～400mm |
A |
C | 0°、-90°=A +90°=C |
| インチサイズ 6.35／9.53／12.7／15.88／19.05／22.23 | 200～500mm | |||||
| 焼結 |
|
4／5／6／8／10 | 100～400mm |
B | B | 0°、-90°、+90°=A+ |
| 薄型焼結 |
|
5／6／8／10 | 100～400mm |
B | A | 0°、-90°、+90°=A+ |
| ハイブリッド |
|
6／8／10 | 100～400mm |
A+ | C | 0°、-90°=A +90°=C |
| メッシュ（t＜1㎜） |
|
2／3／5／6 | 100～400mm |
C | A+ | 0°、-90°、+90°=A |
(注) 標準外の長さが必要な場合についてはご相談下さい。
(注) 表面処理は用途に応じて対応いたします。
(注) ヒートパイプ単体の販売はいたしておりません。
記号の説明
A=優れている
B=良い
C=劣っている
トップヒート作動性の説明
